OPTIMASS 7400

Кориолисовый массовый расходомер для сложных применений в технологических процессах

  • Высокая точность (±0,1%), для вязких, коррозионно-активных или чувствительных к сдвигу сред; нечувствителен к газовым включениям
  • Коммерческий учёт: OIML R117, MI-005; API; гигиенические сертификаты
  • Фланец: DN10…100 / ½…4", макс. PN100 / ASME класс 600; другое
  • 3 x 4…20 мА, HART®7, Modbus, FF, Profibus-PA/DP, PROFINET
  • Пиктограмма/логотип для технологии EGM по контролю вовлечённого газа

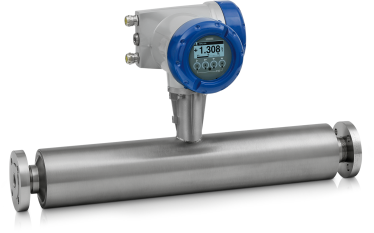

OPTIMASS 7400 C – Компактное исполнение с фланцевым присоединением

Кориолисовый массовый расходомер OPTIMASS 7400 C – Компактное исполнение с фланцевым присоединением

OPTIMASS 7400 представляет собой высокотехнологичный кориолисовый массовый расходомер для сложных применений в технологических процессах и системах коммерческого учёта. Он является идеальным решением для высокоточного измерения расхода газов и чувствительных к сдвигу или вязких жидкостей, суспензий, высокоагрессивных сред или сред с низкой скоростью потока. Расходомер предлагает функцию контроля вовлечённого газа (EGMTM) при измерении жидкостей, обеспечивающую достоверные результаты измерения в том числе при наличии газовых включений до 100%. Таким образом, кориолисовый расходомер позволяет в постоянном и непрерывном режиме измерять объёмный расход и массу, плотность и температуру среды в том числе в сложных рабочих условиях при наличии 2-фазного потока.

OPTIMASS 7400 - это единственный массовый расходомер с одинарной прямой измерительной трубой для коммерческого учёта, сертифицированный в соответствии с самым высоким классом точности 0,3 по стандарту OIML. Вместе с OPTIMASS 7010 он является также единственным кориолисовым расходомером с одинарной прямой трубой, доступным в исполнении из четырёх материалов для первичного преобразователя (титан, нержавеющая сталь, Hastelloy® С, тантал). Благодаря конструкции первичного преобразователя отсутствуют потери давления, а расходомер позволяет легко и просто произвести слив продукта и очистку измерительной трубы, что также играет очень важную роль при использовании в гигиенических процессах. Кориолисовый расходомер также может использоваться во взрывоопасных зонах. Подобно всем другим кориолисовым массовым расходомерам от компании KROHNE, для этого расходомера отсутствуют какие-либо ограничения по установке, поскольку он нечувствителен к перекрёстным помехам / вибрациям трубопровода и может устанавливаться поэтому как последовательно, так и параллельно. Кориолисовый массовый расходомер предлагает обширные диагностические возможности (NE 107) и поставляется с различными вариантами цифровой связи.

Отличительные особенности прибора

  • Конструкция с одинарной прямой трубой
  • Контроль вовлечённого газа (EGMTM): отсутствие сбоев при измерениях на средах с содержанием газовых включений до 100%
  • Быстрая и полностью цифровая обработка сигнала
  • Высокоточное измерение массы, плотности и объёмного расхода сред (±0,1 от ИЗ)
  • Наивысший класс точности 0,3 согласно OIML для коммерческого учёта
  • Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
  • Встроенное измерение температуры
  • Первичный преобразователь доступен в исполнении из четырёх материалов: титан, нержавеющая сталь, Hastelloy® или тантал
  • С первичным преобразователем типоразмером DN80 / 3" в исполнении из титана или Hastelloy® это самый большой расходомер с одинарной прямой трубой на рынке.
  • Опционально доступный взрывонепроницаемый внешний корпус, сертифицированный в соответствии с директивой PED, для давления до 100 бар изб / 1450 фунт/кв.дюйм изб
  • Различные опции (система обогрева, отверстия для продувки и т.д.)
  • Нечувствительность к перекрёстным помехам: невосприимчивость к монтажному положению и устойчивость к изменениям рабочих условий
  • Различные допуски и сертификаты (для гигиенических применений, коммерческого учёта, морской промышленности, взрывоопасных зон и т.д.)
  • Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK

Типичные применения

Общее

  • Жидкости с периодически возникающими газовыми включениями
  • Высококоррозионные и агрессивные вещества или чувствительные к сдвигу среды
  • Среды, требующие низких скоростей потока
  • Неоднородные смеси
  • Шламы или среды с твёрдыми включениями
  • Коммерческий (фискальный) учёт

Химическая и иные перерабатывающие отрасли промышленности

  • Измерение концентрации, плотности
  • Крупнотоннажная загрузка
  • Дозирование в реакторы
  • Кислоты, щёлочи, фосген и иные хлорсодержащие и серосодержащие вещества

Пищевая промышленность и производство напитков

  • Розлив, дозирование, наполнение
  • Измерение расхода, плотности, удельного веса в процессах пивоварения
  • Дозирование экстракта хмеля
  • Приём, дозирование и сепарирование молока в молочной промышленности
  • Измерение градусов Брикс, плотности и расхода фруктовых соков
  • Маслянистые и жиросодержащие продукты (например, кремообразные шпинатные смеси)
  • Жидкий шоколад, мёд, джем, сироп, мороженое и т.д.
  • Впрыскивание CO2
  • Алкогольные напитки (виски, вино, водка и т.д.)

Фармацевтическая промышленность

  • Розлив, дозирование, наполнение
  • Экстракция растворителями

Нефтегазовая промышленность

  • Узлы учёта, крупнотоннажная загрузка и налив танкера, перекачка по трубопроводу, встроенное измерение плотности среды
  • Жидкие углеводороды, сжиженные газы (пропан и т.д.)

Целлюлозно-бумажная промышленность

  • Макулатура, бумажная масса
  • Меловальные установки

Сектор водоподготовки и очистки сточных вод

  • Дозирование флокулянтов
  • Измерение расхода и плотности шламов
