OPTISONIC 3400

Ультразвуковой расходомер для жидкостей в промышленных применениях

  • Высокоточный 3-лучевой расходомер: широкий динамический диапазон измерения, отсутствие необходимости технического обслуживания, отсутствие потерь давления
  • Версии для криогенных (-200°C) и высокотемпературных (+250°C) сред, для мало- и высоковязких сред (до 1000 сСт)
  • Фланец: DN25…3000 / 1…120", макс. PN200 / ASME класс 1500; а также версия для приварки
  • 3 x 4…20 мА, HART®, Modbus, FF, Profibus-PA/DP

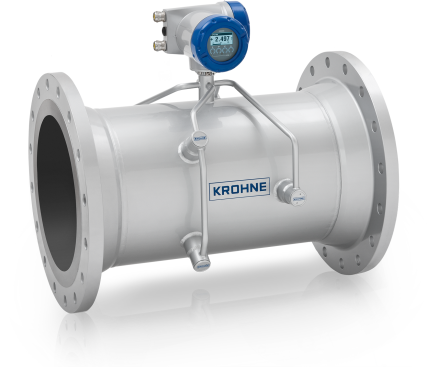

OPTISONIC 3400 C – Компактная версия с корпусом из алюминия во фланцевом исполнении

Ультразвуковой расходомер OPTISONIC 3400 C – Компактная версия с корпусом из алюминия во фланцевом исполнении

OPTISONIC 3400 представляет собой 3-лучевой врезной ультразвуковой расходомер, предназначенный для широкого спектра стандартных применений и применений с повышенными требованиями с использованием однородных, невязких водосодержащих жидкостей, а также жидкостей с взякостью до более 1000 сСт. Он идеально подходит для измерения расхода низкотемпературных (до -200°C / -328°F) и высокотемпературных (до +250°C / +482°F) сред, а также для работы при низком или очень высоком давлении. OPTISONIC 3400 доступен в исполнении с различными номинальными диаметрами – от DN25 / 1" для использования в процессах дозирования до DN3000 / 120" для линий перекачки воды.

Принцип измерения, основанный на разности времени прохождения ультразвуковых сигналов, обеспечивает для 3 акустических лучей расходомера возможность с высокой точностью проводить измерения в обоих направлениях потока независимо от профиля потока в том числе при неблагоприятных монтажных условиях (например, при наличии коротких прямых участков на входе и выходе). По показателям скорости звука устройство также может идентифицировать изменения в параметрах технологического процесса или обнаружить загрязнения в жидкости. Полностью сварная конструкция расходомера обеспечивает отсутствие потерь давления и не требует технического обслуживания. OPTISONIC 3400 доступен с фланцевыми и сварными присоединениями. Он предлагает обширные диагностические возможности и поставляется с различными вариантами цифровой связи.

Отличительные особенности прибора

  • Широкий динамический диапазон измерения расхода в обоих направлениях
  • Различные специальные версии для работы с проводящими и непроводящими жидкостями в многочисленных промышленных применениях
  • Для расширенного диапазона рабочих температур
  • Низкие и очень высокие номинальные давления
  • Нечувствительность к отложениям благодаря конструкции с прямыми каналами измерения
  • Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
  • Опционально доступный обогревающий кожух
  • Конструкция с полнопроходным сечением трубы: отсутствие подвижных частей, износа и потерь давления
  • Различные варианты цифровой связи
  • Компактное или раздельное исполнение (включая кабель длиной до 30 м / 90 фут, опционально со степенью пылевлагозащиты IP68)

Типичные применения

Общее

  • Низко- и высокотемпературные применения
  • Применения при высоком рабочем давлении
  • Различные проводящие и непроводящие водосодержащие или вязкие жидкости

Нефтегазовая промышленность

  • Жидкие углеводороды с высокой вязкостью
  • Впрыск воды / химических реагентов
  • Попутная вода
  • Раздельный учёт добываемой продукции
  • Измерения в трубопроводах
  • Обнаружение утечек в трубопроводе
  • Идентификация продукта
  • Сжиженный природный газ (СПГ)
  • Коррозионно-активные и абразивные жидкости

Химическая и другие перерабатывающие отрасли промышленности

  • Практически все химические реагенты (включая вязкие среды)
  • Биотопливо
  • Деионизированная, деминерализованная или охлаждающая вода
  • Процессы смешивания
  • Расплавленная сера
  • Впрыск химических реагентов
  • Идентификация продукта
  • Обнаружение утечек
  • Дозирование
  • Налив в цистерны, установленные на грузовиках и судах

Электроэнергетика и атомная промышленность

  • Охлаждающая вода
  • Измерение тепловой энергии
  • Конденсат и питательная вода для котлов

Сектор водоподготовки и очистки сточных вод

  • Отбор проб на входе/выходе систем очистки, горячая вода/теплоснабжение, опреснение воды, обнаружение утечек
  • Мониторинг водораспределения
  • Сточные воды, поступающие на очистку, и сточные воды после очистки
  • Опреснение
  • Обнаружение утечек

Судостроение и судоходство

  • Налив и отгрузка нефти на танкерах

Станкостроение и приборостроение (производство изделий для изготовителей комплектного оборудования)

  • Машиностроение
  • Теплицы

Примеры применения

Центр загрузки

  • Технические данные и руководства по эксплуатации
  • Флаеры и брошюры
  • Сертификаты и разрешения
  • Программное обеспечение и драйверы
Просмотр доступных для загрузки файлов по OPTISONIC 3400
